sudah lama saya tidak posting mengenai  pemrograman AVR. Kali ini, saya ajak teman-teman pembaca  membuat program dalam BASCOM-AVR. Ketentuannya seperti ini. Ada dua tombol di PD2 dan PD3, masing-masing digunakan sebagai tombol ON (PD2) dan OFF (PD3) luaran LED pada PB0. Gampang kug.. yuk kita ikuti…

1. di proteus, silakan buat rangkaian seperti ini



2. ketikkan program di Bascom-AVR seperti dibawah ini

$crystal = 12000000
$regfile = "m8535.dat"
Dim Data1 As Byte
Dim Data2 As Byte
Config Portb = Output
Config Portd = Input
Do
Select Case Pind
Case 4 : Set Portb.0    'portb.0 bernilai 1 , akibatnya led mati
Case 8 : Reset Portb.0  'portb.0 bernilai 0, akibate led mati
End Select
Loop
End

3. Selanjutnya, lakukan compile di BASCOM AVR



hasil compile berupa file dengan ekstensi *.HEX . Jadi bila program anda menyimpan dengan nama file MIKRO1.BAS setelah di compile akan menghasilkan file MIKRO1.HEX.

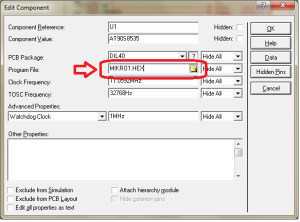

4. di dalam Proteus, download file Program1.HEX ke dalam AVR. Caranya, klik 2x tepat diatas AVR, akan muncul kotak dialog seperti dibawah ini.





pilih direktori program file MIKRO1.HEX dimana anda menyimpan tadi. samakan clock frekuensi dengan crystal yang ditulis di BASCOM. setelah itu klik OK. Program simulasi siap dijalankan.







Selamat mencoba.
